Een goed dakafvoersysteem is onmisbaar voor platte daken. Het voorkomt waterophoping, beschermt gebouwen tegen schade en vermindert de druk op het riool. Europese normen zoals EN 12056-3 en EN 1253-2 vormen de basis, aangevuld met specifieke Belgische en Nederlandse richtlijnen zoals NEN 3215 en de Vlaamse GSVH 2023.
Belangrijkste punten:
- Europese richtlijnen: EN 12056-3 regelt gravitaire afvoersystemen, terwijl EN 1253-2 eisen stelt aan dakgoten en vloerputten.
- Vlaamse GSVH 2023: Verhoogde infiltratie-eisen (33 l/m²) en strengere regels voor verharde oppervlakten vanaf 120 m².
- Nederlandse normen: NEN 3215 en NTR 3216 bieden praktische rekenregels en richtlijnen.
- Afvoersystemen: Gravitaire systemen voor kleine daken; sifonische systemen voor grotere daken (>150 m²) met efficiëntere waterafvoer.
- Noodafvoeren: Verplicht bij extreme regenval, onafhankelijk van de riolering.
- Groendaken: Verminderen waterafvoer en tellen deels mee voor infiltratieberekeningen.
Met klimaatverandering wordt het ontwerpen van systemen die extreme regenval aankunnen steeds belangrijker. Regelmatige inspectie en onderhoud zijn cruciaal om blokkades te voorkomen en schade te vermijden.
Belangrijkste normen voor platte dakafvoer
Na de introductie van de Europese kaders volgt hier een overzicht van de specifieke normen die de praktijk in België en Nederland bepalen.
De afvoer van platte daken wordt geregeld door een mix van Europese en nationale normen. EN 12056 biedt het Europese raamwerk voor gravitaire afvoersystemen in gebouwen, maar lokale specificaties vullen dit verder aan.
In Nederland zijn NEN 3215:2018 en NTR 3216:2018 van groot belang voor de praktische toepassing. NEN 3215 beschrijft hoe de afvoercapaciteit moet worden berekend, evenals eisen voor water- en luchtdichtheid en de plaatsing van dakuitlaten. NTR 3216 geeft daarnaast gedetailleerde rekenregels en ontwerprichtlijnen die aansluiten op NEN 3215.
Belgische en Nederlandse normenoverzicht
In België vormen de Europese normen de basis, maar NEN 3215 en NTR 3216 worden ook vaak toegepast door fabrikanten en installateurs in de Benelux, zoals NedZink, om te zorgen dat systemen voldoen aan de gestelde eisen.
Bij de berekeningen worden specifieke eigenschappen van platte daken meegenomen. Door de tragere waterafvoer gelden er reductiefactoren (α) voor platte daken. Voor daken met grindballast is deze factor 0,60, terwijl andere platte daken een factor van 0,75 hanteren. Dit betekent dat de afvoercapaciteit afhankelijk is van het type dakbedekking en hierop moet worden afgestemd.
Zo vullen nationale regelgeving en Europese normen elkaar aan voor een geïntegreerde aanpak.
Vergelijking Europese normen
Naast nationale rekenregels speelt EN 1253-2 een belangrijke rol voor dakgoten en vloerputten zonder stankafsluiters. Dit staat tegenover EN 1253-1, die afvoerpunten met stankafsluiters behandelt. Waar EN 12056 het algemene kader biedt, zorgen nationale normen zoals NEN 3215 voor een praktische uitwerking.
In Nederland wordt de maximale theoretische regenintensiteit geschat op 540 tot 600 l/s/ha, wat aanzienlijk hoger ligt dan de standaard ontwerpwaarde van 1,8 l/min/m². Deze verschillen benadrukken het belang van nationale specificaties binnen het Europese kader.
Soorten afvoersystemen voor platte daken
Na het bespreken van de normatieve kaders, volgt een overzicht van de verschillende afvoersystemen voor platte daken. Elk systeem heeft specifieke eigenschappen, afhankelijk van de dakoppervlakte, het type constructie en de intensiteit van neerslag.
Gravitaire afvoersystemen maken gebruik van natuurlijke waterstroming via licht hellende leidingen. Dit systeem is ideaal voor kleinere daken. Voor een correcte werking moeten horizontale leidingen een vulgraad (h/d) van maximaal 0,70 hebben en verticale leidingen maximaal 0,33. Deze waarden zorgen voor voldoende ventilatie en voorkomen overbelasting. Voor grotere daken, meestal vanaf 150 m², zijn sifonische systemen een betere keuze. Deze systemen werken met onderdruk, waarbij de leidingen volledig gevuld zijn (vulgraad 1,0). Hierdoor kan water snel en efficiënt worden afgevoerd. Bovendien kunnen de leidingen bij sifonische systemen zonder helling worden aangelegd, en het zelfreinigende effect is een bijkomend voordeel.
Standaard afvoersystemen
Naast de gravitaire oplossingen zijn er standaard afvoersystemen die ontworpen zijn voor gemiddelde neerslagomstandigheden.
Deze systemen zijn afgestemd op een regenintensiteit met een terugkeerperiode van 5 jaar. De capaciteit wordt berekend op basis van de effectieve dakoppervlakte, de regenintensiteit en een afvoercoëfficiënt die varieert afhankelijk van het daktype.
Bij de plaatsing van dakgoten is nauwkeurigheid belangrijk. Voor daken met een membraanwaterdichting moet er minimaal 30 cm afstand zijn tussen de goten en de muren. Bij vloeibare afdichtingen is dit minimaal 10 cm. Voor daken kleiner dan 100 m² volstaat één afvoer, terwijl grotere daken minimaal twee uitlaten nodig hebben. In dakvalleys mogen goten niet meer dan 20 meter uit elkaar liggen.
Noodafvoersystemen
In extreme omstandigheden, wanneer de reguliere afvoer overbelast raakt, zijn noodafvoersystemen essentieel om overtollig water snel af te voeren.
Deze systemen zijn verplicht voor lichtgewicht dakconstructies en worden geïnstalleerd bij elk laagpunt van het dak. Ze treden in werking bij extreme regenval met een terugkeerperiode van 100 jaar, zodra een kritieke waterhoogte wordt bereikt. Een belangrijk verschil met standaardafvoeren is dat noodafvoeren nooit op de riolering mogen worden aangesloten. Ze moeten het water afvoeren naar een terrein dat vrij kan overstromen zonder schade te veroorzaken.
De zichtbaarheid van noodafvoeren speelt ook een belangrijke rol. Als bewoners water via het noodsysteem zien stromen, is dat een duidelijke waarschuwing dat het hoofdsysteem mogelijk verstopt of overbelast is. Zelfs groene daken moeten voorzien zijn van noodafvoeren, tenzij berekeningen aantonen dat de constructie het extra water veilig kan dragen.
Klimaatverandering en het ontwerp van afvoersystemen
Europa wordt steeds warmer en krijgt vaker te maken met hevige regenbuien en overstromingen, zelfs in gebieden waar dit vroeger nauwelijks voorkwam. Dit heeft directe gevolgen voor het ontwerp en de capaciteit van dakafvoersystemen.
Uit cijfers blijkt dat de 10-jarige ontwerpstorm in België tegen het einde van deze eeuw naar verwachting tot 50% heviger zal zijn. Dit betekent dat systemen die nu zijn ontworpen voor een 20-jaar risico, tegen 2100 mogelijk al om de 5 jaar overstromen. Om de huidige veiligheidsmarges te behouden, moet de opslagcapaciteit van afvoersystemen met 11% tot 51% worden verhoogd. Deze aanpassing is essentieel om toekomstige uitdagingen aan te kunnen.
Door deze veranderende eisen worden sifonische afvoersystemen steeds interessanter, vooral voor grote daken. Deze systemen maken gebruik van onderdruk en kunnen daardoor veel grotere hoeveelheden water afvoeren, terwijl er minder leidingen nodig zijn. De nieuwste sifonische uitlaten (DN75) halen een stroomsnelheid tot 20 l/s, wat 60% meer is dan bij traditionele sifonische systemen. Dit hogere debiet heeft bovendien een zelfreinigend effect, waardoor verstoppingen tijdens extreme regenval minder waarschijnlijk zijn.
Groendaken en afvoervereisten
Groendaken spelen een steeds belangrijkere rol in het reguleren van regenwaterafvoer, zeker nu klimaatverandering voor meer extreme weersomstandigheden zorgt. Deze daken kunnen regenwater vasthouden, piekbelasting op riolen verminderen en vereisen specifieke berekeningen om de afvoercapaciteit te waarborgen. De diepte en het type substraat bepalen hoeveel water wordt vastgehouden en hoe snel het wordt afgevoerd. Net als bij standaardafvoersystemen moeten groendaken voldoen aan strikte normen en tests.
Waterreductiefactoren voor groendaken
De afvoercoëfficiënt (C) geeft aan welk deel van de neerslag wordt afgevoerd in plaats van vastgehouden. Bij intensieve groendaken met een substraatdiepte van meer dan 50 cm is deze coëfficiënt laag, namelijk 0,10 tot 0,20 voor een dakhelling van maximaal 5%. Dit betekent dat dergelijke daken tot 90% van de jaarlijkse regenval kunnen vasthouden. Extensieve groendaken, met een substraatlaag van 6 tot 10 cm, houden ongeveer 50% van het water vast, met een afvoercoëfficiënt van 0,50.
Volgens de Vlaamse GSVH 2023 kunnen groendaken met een buffervermogen van minimaal 50 l/m² gedeeltelijk meetellen in infiltratieberekeningen. Hierdoor wordt de effectieve dakoppervlakte voor infiltratieberekeningen gehalveerd, wat groendaken ook financieel aantrekkelijker maakt voor projectontwikkelaars.
Testen en conformiteit voor groendaken
In België worden groendaken ontworpen volgens de FLL-richtlijnen uit Duitsland, die in heel Europa als standaard worden gebruikt. Deze richtlijnen bevatten technische specificaties voor de opbouw van groendaken en de materialen die gebruikt worden. Zo moeten geotextiel en drainagelagen een CE-markering volgens hEN 13252 hebben, en moet de waterdichting een FLL-wortelweerstandstest doorstaan.
"Een technisch correct retentiedak vraagt aandacht vanaf de ontwerpfase. Het waarborgen van de stabiliteit van het gebouw om de extra last te dragen is cruciaal." - Philip Bruon, Product Manager, Tectum Group
Een goed afvoersysteem is essentieel, vooral in begroeide zones. Afvoerpunten moeten beschermd worden met inspectieputjes met toegangsdeksels om verstoppingen door plantengroei en substraatdeeltjes te voorkomen. Voor intensieve groendaken is een minimale helling van 1 op 80 (ongeveer 1,3%) nodig om stilstaand water te vermijden, wat schadelijk kan zijn voor de vegetatie.
Ontwerp en plaatsing van afvoerpunten
Volgens de richtlijnen van NEN 3215 en NTR 3216 moeten afvoeren worden geplaatst op de laagste punten van elk dakvlak. Een structurele analyse helpt om deze punten exact te bepalen. Dit vormt de basis voor het ontwerp, inclusief de afstanden en capaciteit van de afvoerpunten.
Afstanden tussen afvoerpunten
De afstand tussen twee dakafvoeren mag niet groter zijn dan 10 tot 20 meter op platte daken. Dit zorgt ervoor dat het water efficiënt wordt afgevoerd over het hele dakoppervlak. Verder moeten afvoerpunten minstens 1 meter van de dakhoeken worden geplaatst. Houd daarnaast een afstand van 30 cm tussen de buitenrand van de afvoerflens en andere elementen zoals installaties, voegen, dakranden of doorvoeren.
Voor kleine daken van minder dan 100 m² is één afvoer voldoende. Grotere daken vereisen minimaal twee afvoerpunten, elk uitgerust met een primaire afvoer en een noodoverloop. Elk laagste punt op het dak moet deze dubbele afvoermogelijkheid hebben.
Capaciteitsberekeningen en plaatsingsdetails
De capaciteit van de afvoeren wordt berekend aan de hand van NEN 3215 en NTR 3216. Hierbij wordt rekening gehouden met regenintensiteit, het dakoppervlak en reductiefactoren. Voor platte daken gelden de volgende reductiefactoren:
- 0,60 voor grindballast
- 0,75 voor andere dakbedekkingen
De standaard regenintensiteit is 0,03 (l/s)/m² of 1,8 (l/min)/m², zoals vastgelegd in de genoemde normen. Met deze parameters kunt u nauwkeurig het benodigde aantal en de diameter van de afvoerstukken bepalen.
Bij de keuze van een afvoerstuk moet de binnendiameter 4 mm kleiner zijn dan de nominale maat van de regenwaterafvoerbuis. Dit zorgt voor een optimale instroomcapaciteit. Door deze berekeningen nauwgezet uit te voeren, voldoet het afvoersysteem aan de vereisten van zowel Europese als nationale normen.
Conclusie
Een goed functionerend afvoersysteem is essentieel voor de veiligheid en levensduur van uw gebouw. Door te werken volgens richtlijnen zoals EN 12056-3, NEN 3215 en NTR 3216, kunt u problemen zoals stilstaand water en lekkages vermijden.
Met de toenemende impact van klimaatverandering wordt het steeds belangrijker om systemen te ontwerpen die extreme regenval aankunnen. Hoewel standaardberekeningen vaak uitgaan van een regenintensiteit van 0,03 (l/s)/m², moeten noodoverlopen voorbereid zijn op zwaardere omstandigheden. Regelmatige inspectie en onderhoud zijn daarom cruciaal.
Professionele installatie en tweejaarlijks onderhoud helpen blokkades te voorkomen. Overtollig water kan immers leiden tot structurele schade en hoge kosten, vooral in industriële en commerciële gebouwen waar een goed dakafvoersysteem van groot belang is.
Bij Rooftek begeleiden we u door het hele proces, van advies tot oplevering. We zorgen ervoor dat elk plat dak voldoet aan de Europese en Belgische normen, met aandacht voor correcte plaatsing van afvoerpunten, nauwkeurige capaciteitsberekeningen en materiaalkeuze. Het resultaat? Een afvoersysteem waar u jarenlang op kunt vertrouwen.

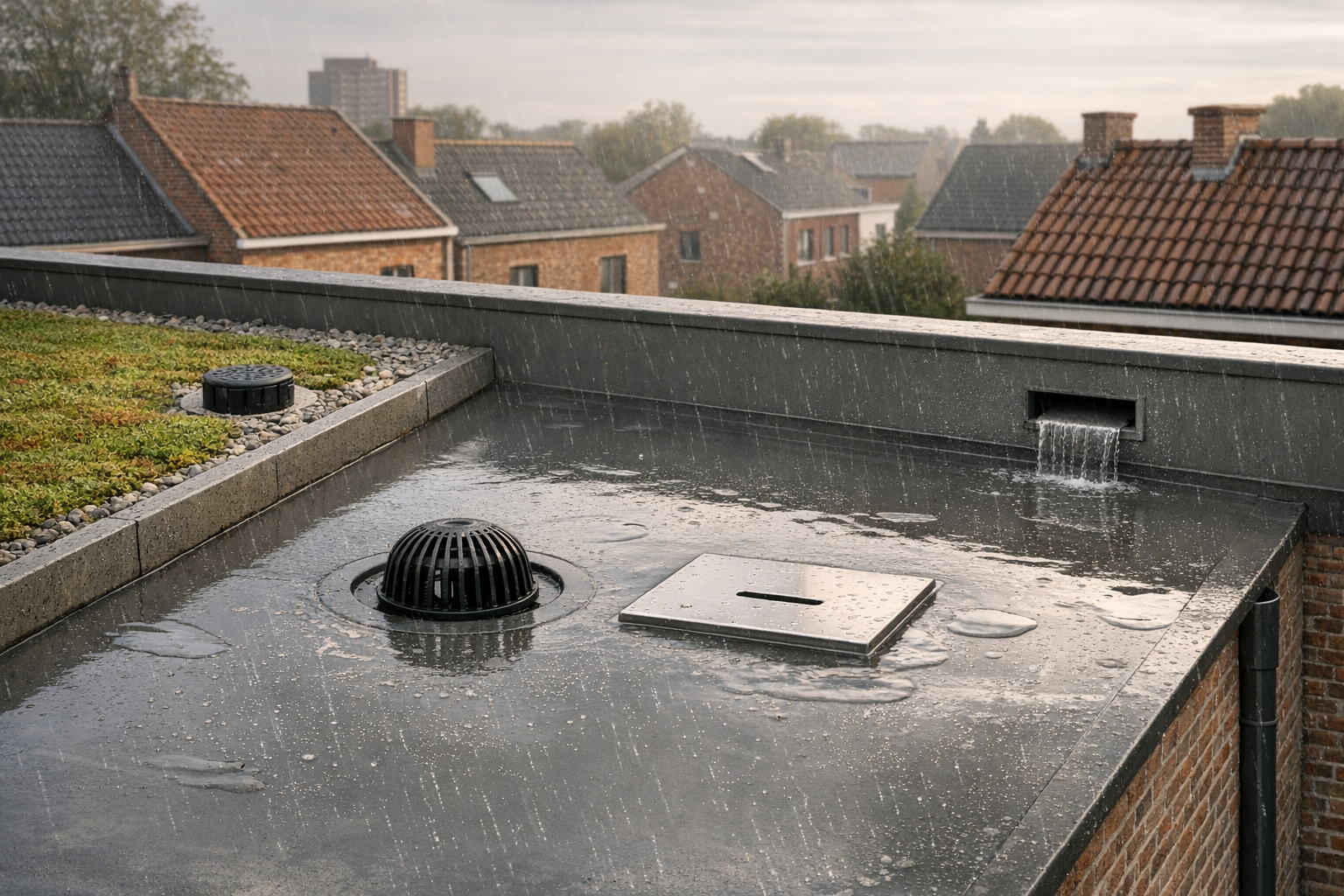

FAQs
Welke norm is leidend in België voor dakafvoer op platte daken?
In België wordt de dimensionering van dakafvoersystemen voor platte daken bepaald door de NBN EN 12056-3 (2000). Deze norm legt de richtlijnen vast voor een correcte en efficiënte afvoer van regenwater, zodat wateroverlast en schade aan gebouwen voorkomen kunnen worden.
Wanneer kies ik voor een sifonische in plaats van een gravitaire dakafvoer?
Een sifonische dakafvoer is ideaal voor grote, vlakke of licht hellende daken die snel en efficiënt water moeten afvoeren, vooral tijdens zware regenval. Het systeem werkt met een hogere doorvoersnelheid en gebruikt minder materiaal, wat het efficiënter maakt. Gravitaire afvoeren zijn daarentegen meer geschikt voor toepassingen zoals terrassen, balkons of gebouwen waar de waterafvoer minder intensief is.
Hoe bereken ik de dakafvoercapaciteit voor een groendak?
Om de dakafvoercapaciteit van een groendak te bepalen, moet je rekening houden met de manier waarop de vegetatielaag water vertraagt en vermindert. Dit betekent dat je de specifieke afvoervertraging van het groendak moet meten. De berekening gebeurt met de formule: Qh = (α × i) × (β × F). Hierin spelen factoren zoals de regenintensiteit (i) en de effectieve dakoppervlakte (F) een grote rol. Voor een nauwkeurige analyse is het verstandig om een expert te raadplegen.
