BS EN 12056-3:2000 is dé Europese norm voor het ontwerpen van gravitaire dakafvoersystemen. In België staat deze bekend als NBN EN 12056-3 en is ze sinds november 2021 wettelijk verplicht. Deze richtlijn is essentieel voor het berekenen van de capaciteit van goten en afvoeren, met name voor platte daken, om waterophoping en schade te voorkomen.
Belangrijkste punten:
- Berekening van dakoppervlak: Gebruik de pitchfactor (bijv. 1,29 voor een helling van 30°) om het effectieve dakoppervlak te bepalen.
- Regenintensiteit: Houd rekening met regionale gegevens, zoals 0,022 l/s/m² in België.
- Capaciteit van goten: Centrale afvoeren kunnen meer water verwerken dan eindafvoeren.
- Veiligheidsfactor: Voor risicogebouwen (zoals ziekenhuizen) wordt een factor van 1,2 tot 1,5 aangeraden.
- Onderhoud: Regelmatige inspecties en vrijhouden van vuil zijn essentieel.
Deze norm biedt duidelijke stappen voor het ontwerpen van veilige en efficiënte dakafvoersystemen, volledig afgestemd op de Belgische weersomstandigheden en bouwvoorschriften.
Hoofdvereisten van BS EN 12056-3
Volgens de BS EN 12056-3 norm hangt de correcte werking van een dakafvoersysteem af van drie kernfactoren: het effectieve dakoppervlak, de ontwerpneerslagintensiteit en de hydraulische capaciteit van goten en afvoerbuizen. Deze elementen vormen de basis voor het ontwerp en de dimensionering van dergelijke systemen.
Hoe bereken je het effectieve dakoppervlak?

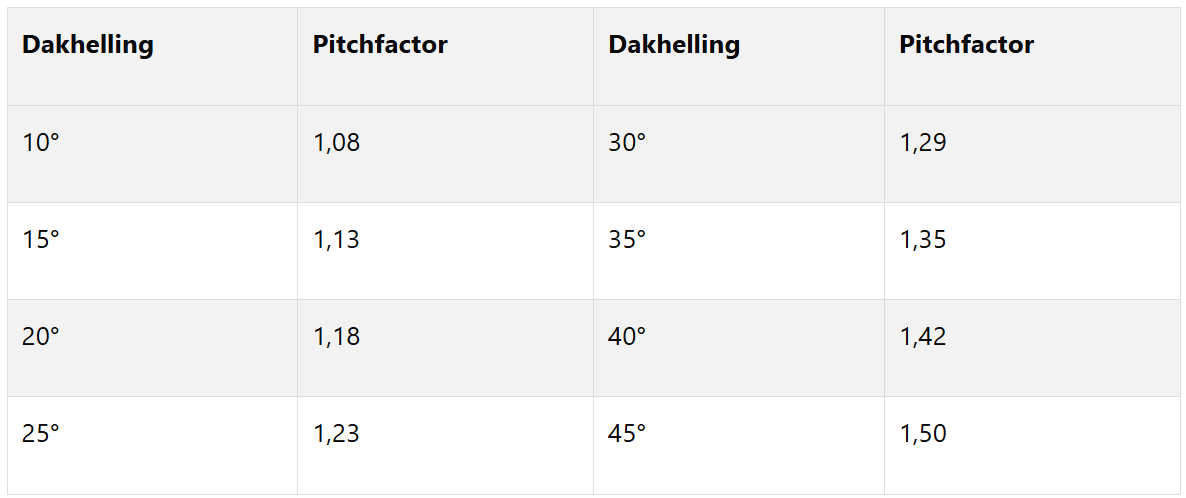

Het effectieve dakoppervlak wordt bepaald door het horizontale planoppervlak te vermenigvuldigen met een zogenaamde pitchfactor, die afhankelijk is van de dakhelling. De tabel hieronder geeft de relevante pitchfactoren weer:
De totale afvoer (Q) wordt vervolgens berekend door dit effectieve dakoppervlak te vermenigvuldigen met de regionale neerslagintensiteit, uitgedrukt in liter per seconde per vierkante meter (l/s/m²). In België kunnen deze intensiteiten oplopen tot 0,022 l/s/m², afhankelijk van de regio. Met deze waarde kan men de juiste dimensies voor goten en afvoerbuizen bepalen.
Dimensionering van goten en afvoerbuizen
De capaciteit van een goot wordt beïnvloed door het profiel, de positie van de afvoer en de lengte van de goot. Een centrale afvoer verhoogt de capaciteit aanzienlijk in vergelijking met een afvoer aan het uiteinde. Bijvoorbeeld:
- Een halfronde goot met een 76 mm afvoerbuis heeft een capaciteit van 1,25 l/s bij een eindafvoer.
- Dezelfde goot met een centrale afvoer kan tot 2,5 l/s aan.
Bij lange gootlopen (waar de lengte meer dan 50 keer de diepte bedraagt) moet rekening worden gehouden met wrijvingsverliezen. Deze worden gecorrigeerd met de formule:
Fₗ = 1 - (Lₑ / diepte - 50) × 0,00333,
waarbij een minimumwaarde van 0,5 geldt. Dit voorkomt dat de capaciteit te hoog wordt ingeschat.
Onderhouds- en inspectierichtlijnen
Regelmatige controles zijn essentieel om de werking van het systeem te garanderen. Goten moeten waterpas worden geïnstalleerd en vrij blijven van vuil en bladeren, omdat verstoppingen de wrijving verhogen en de capaciteit verminderen.
- Gootbeugels mogen niet verder dan 900 mm uit elkaar staan, met een aanbevolen afstand van 750 mm bij hogere waterbelastingen.
- Afvoerbuisklemmen moeten worden geplaatst met een maximale tussenafstand van 1.800 mm.
Voor complexe commerciële projecten of daken met een niet-standaard ontwerp is het verstandig om een professionele constructeur te raadplegen. Dit zorgt ervoor dat het dakafvoersysteem betrouwbaar blijft en volledig voldoet aan de NBN EN 12056-3 norm.
Ontwerpproces voor dakafvoer
Het ontwerpen van een dakafvoersysteem volgens BS EN 12056-3 verloopt in drie duidelijke stappen. Deze methode zorgt ervoor dat het systeem voldoende capaciteit heeft om regenwater veilig en efficiënt af te voeren. Hieronder worden de drie stappen uitgelegd.
Stap 1: Bereken het effectieve dakoppervlak
Begin met het meten van het horizontale dakoppervlak. Vermenigvuldig dit vervolgens met de pitchfactor om het effectieve dakoppervlak te bepalen. De pitchfactor is afhankelijk van de dakhelling: bij een helling van 30° is deze 1,29, en bij 45° bedraagt deze 1,50. Deze stap is essentieel om ervoor te zorgen dat het systeem goed is afgestemd op de werkelijke waterbelasting. Zodra je dit hebt berekend, kun je verdergaan met het bepalen van de ontwerpneerslagintensiteit.
Stap 2: Bepaal de ontwerpneerslagintensiteit
De ontwerpneerslagintensiteit hangt af van de locatie in België en wordt uitgedrukt in liter per seconde per vierkante meter (l/s/m²). Een gangbare waarde voor standaardberekeningen is 0,021 l/s/m², wat overeenkomt met een neerslagintensiteit van 75 mm/uur. Vermenigvuldig deze waarde met het eerder berekende effectieve dakoppervlak om de totale afvoer (Q) in liters per seconde te berekenen. Voor gebouwen met een groter risicoprofiel, zoals ziekenhuizen of scholen, is het verstandig een extra veiligheidsfactor toe te passen, variërend van 1,2 tot 1,5. Dit helpt om onverwachte piekbelastingen op te vangen.
Stap 3: Bepaal de passende afmetingen van goten en afvoerbuizen
Gebruik de berekende afvoer om de juiste goot- en buisafmetingen te selecteren, gebaseerd op capaciteitstabellen van verschillende gootprofielen. Let vooral op de positie van de afvoer: een centrale afvoer kan doorgaans dubbel zoveel water verwerken als een eindafvoer. Als de benodigde afvoer groter is dan wat één uitlaat aankan, voeg dan extra afvoerbuizen toe om het water gelijkmatig te verdelen. Bij langere goten (waar de lengte meer dan 50 keer de diepte is) moet je ook rekening houden met wrijvingsverliezen, die de capaciteit kunnen verminderen.
Door deze stappen zorgvuldig te volgen, kun je een betrouwbaar en efficiënt dakafvoersysteem ontwerpen dat bestand is tegen lokale weersomstandigheden.
BS EN 12056-3 toepassen op commerciële platte daken

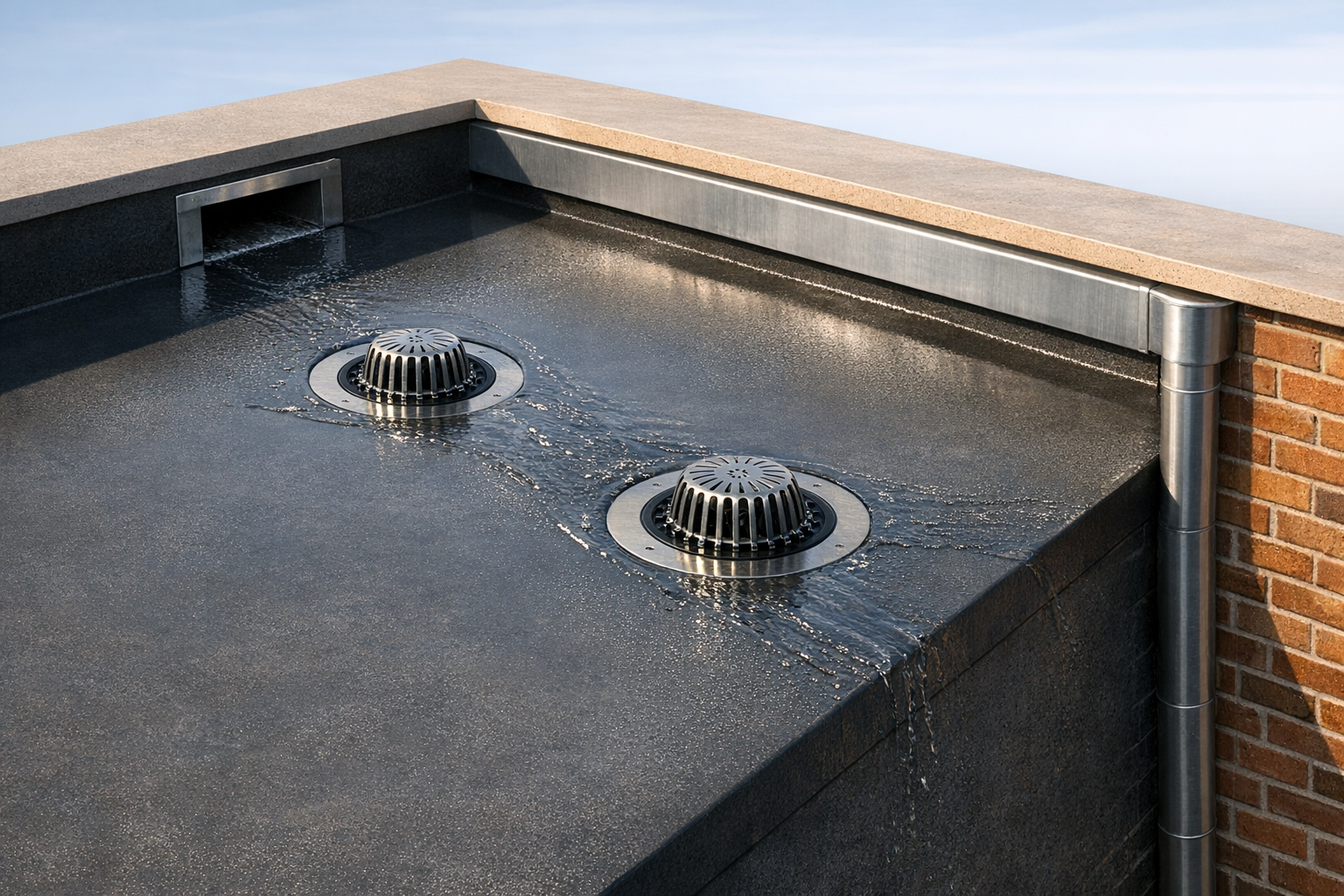

Ontwerp van dakafvoer voor platte daken
Bij commerciële platte daken spelen specifieke eisen een grote rol in het ontwerp van het afvoersysteem. De norm BS EN 12056-3 biedt duidelijke richtlijnen voor zowel gravitatiesystemen (niet-sifonisch) als sifonische systemen, die vaak worden toegepast bij grotere projecten. Voor platte daken met een helling van maximaal 10° wordt een pitchfactor van 1,08 gebruikt om het effectieve dakoppervlak te berekenen.
Een belangrijk ontwerpdetail is de plaatsing van de afvoer. Bij lange goten op grote daken kan een centrale afvoer het afvoervermogen bijna verdubbelen vergeleken met een eindafvoer. Bijvoorbeeld: een box-goot met een 76 mm buis verwerkt 2,9 l/s bij een eindafvoer en 5,9 l/s bij een centrale afvoer. Voor lange goten moeten wrijvingsverliezen worden meegenomen in de berekeningen om een efficiënt systeem te garanderen. Deze aandachtspunten zijn essentieel voor het naleven van Belgische bouwvoorschriften.
Voldoen aan Belgische bouwvoorschriften
Na het bepalen van de afmetingen en capaciteit van het afvoersysteem, is het belangrijk om rekening te houden met Belgische regelgeving. De norm is in België geïmplementeerd als NBN EN 12056-3:2000 en werd in november 2021 opnieuw bevestigd. Voor gedetailleerde hydraulische berekeningen is ook NBN B52.011 van belang, die intensiteit-duur-frequentiecurves biedt die specifiek zijn voor de Belgische weersomstandigheden. Dit zorgt ervoor dat het systeem beter aansluit bij lokale regenvaldata in plaats van generieke Europese waarden.
In Brussel zijn er aanvullende regels. Ontoegankelijke platte daken groter dan 100 m² moeten volgens de Gewestelijke Stedenbouwkundige Verordening (GSV) worden uitgevoerd als groendaken. Dit heeft een directe invloed op de afvoercoëfficiënten. Bovendien moet elke nieuwbouw een regenwaterput hebben met een minimale inhoud van 33 liter per m² horizontale dakprojectie. Dit helpt om overbelasting van het rioolstelsel te voorkomen.
Verder is het belangrijk om de gemeentelijke stedenbouwkundige verordening (GemSV) en eventuele specifieke bestemmingsplannen (BBP) te raadplegen voor extra eisen. Bij complexe commerciële projecten is het verstandig om een deskundige in te schakelen die de berekeningen volgens NBN EN 12056-3 kan controleren.
Hoe Rooftek voldoet aan de BS EN 12056-3-normen
Volledig projectbeheer
Rooftek neemt het volledige beheer van dakafvoerprojecten op zich, van technische consultatie tot en met de oplevering. Elk project begint met een gedetailleerde analyse van het dakoppervlak. Hierbij wordt het effectieve oppervlak berekend, rekening houdend met de eerder besproken pitchfactoren.
Bij het ontwerp wordt de regionale regenvalintensiteit meegenomen. Voor gebouwen met een hoger risico wordt een extra veiligheidsfactor van 1,2 tot 1,5 toegepast. De afvoerlocaties worden zorgvuldig gekozen, waarbij centrale afvoerpunten worden ingezet om de capaciteit te optimaliseren. Voor lange gootlopen (langer dan 50 keer de diepte) wordt een wrijvingscorrectie toegepast om een efficiënte waterafvoer te garanderen.
Naast een grondige aanpak bij projectbeheer zorgt Rooftek ook voor de keuze van materialen die perfect voldoen aan de normvereisten.
Kwaliteitsmaterialen en installatiemethoden
Rooftek kiest voor materialen zoals PVC/TPO, EPDM en bitumen vanwege hun duurzaamheid en uitstekende hydraulische eigenschappen. Deze materialen voldoen aan de eisen van BS EN 12056-3 en worden ingezet om een betrouwbare en efficiënte waterafvoer te waarborgen. Elk systeem wordt ontworpen met voldoende grote afvoerpunten om blokkades te voorkomen, een cruciaal aspect voor een vrije waterafvoer volgens de norm.
De installatie wordt uitgevoerd volgens de richtlijnen van BS EN 12056-5, waarin duidelijke eisen staan voor correcte installatie, testen en onderhoud. Hierbij wordt ook expliciet rekening gehouden met de eerder genoemde onderhouds- en inspectierichtlijnen. Na de installatie wordt het systeem getest om te controleren of de berekende regenwaterafvoer overeenkomt met de capaciteit van het gekozen gootsysteem. Deze grondige aanpak zorgt ervoor dat elk project volledig voldoet aan de Europese normen en de Belgische bouwvoorschriften.
Conclusie
De besproken rekenmethoden en materialen zorgen voor een betrouwbaar dakafvoersysteem. De BS EN 12056-3-norm vormt de technische basis voor het ontwerpen van dakafvoersystemen in commerciële gebouwen. Door deze norm te volgen – zoals het berekenen van het effectieve dakoppervlak, het gebruik van lokale regenvalgegevens en het nauwkeurig dimensioneren van afvoercomponenten – kunt u wateroverlast en structurele schade voorkomen. Dit is essentieel voor veilige en duurzame toepassingen.
Voor platte daken in commerciële gebouwen is naleving van deze norm niet alleen een technische verplichting, maar ook een manier om langdurige bescherming te garanderen. De norm biedt een gestandaardiseerde aanpak die rekening houdt met factoren zoals wrijvingsweerstand in langere goten en de strategische plaatsing van afvoerpunten om de capaciteit te maximaliseren.
Bij Rooftek worden projecten uitgevoerd met zorgvuldige berekeningen, hoogwaardige materialen zoals PVC/TPO, EPDM en bitumen, en een installatie die voldoet aan de BS EN 12056-3-norm. Zo ontstaat een systeem dat niet alleen voldoet aan Europese en Belgische richtlijnen, maar ook bestand is tegen het Belgische klimaat en jarenlang betrouwbaar blijft functioneren.
FAQs
Hoe bepaal ik het aantal dakafvoeren dat ik nodig heb?
- Bereken de effectieve dakoppervlakte: Meet de breedte en lengte van het dak, vermenigvuldig deze en pas een pitchfactor toe als het dak schuin is. Dit geeft je de oppervlakte waar regenwater vanaf stroomt.
- Bepaal de regenintensiteit: Gebruik regionale neerslaggegevens om te achterhalen hoeveel regen er in korte tijd kan vallen. Dit is belangrijk, want regenintensiteit verschilt per regio.
- Controleer de hydraulische capaciteit: Raadpleeg EN 12056-3 om te zien hoeveel water een enkele dakafvoer aankan. Dit voorkomt overbelasting van het systeem.
- Bereken het aantal afvoeren: Verdeel de totale waterstroom over meerdere afvoeren, zodat elk binnen zijn capaciteit blijft. Dit zorgt voor een efficiënte waterafvoer, zelfs bij zware regenval.
Wanneer kies ik best voor een centrale afvoer in plaats van een eindafvoer?
Een centrale afvoer is een uitstekende oplossing wanneer je grotere hoeveelheden water wilt afvoeren of het water over langere afstanden moet transporteren. Deze aanpak zorgt voor een hogere hydraulische efficiëntie en capaciteit, zoals beschreven in de BS EN 12056-3-norm. Voor commerciële platte daken biedt dit vaak een efficiënte en betrouwbare optie.
Welke extra regels gelden in Brussel voor platte daken en regenwaterputten?
In Brussel zijn er specifieke voorschriften voor platte daken en regenwaterputten. Bij nieuwbouwwoningen is het verplicht om een regenwaterput te installeren met een minimale capaciteit van 33 liter per m² dakoppervlak. Daarnaast moeten ondoorzichtige platte daken die groter zijn dan 100 m² ingericht worden als groendaken.
Volgens de Gewestelijke Stedenbouwkundige Verordening (GSV) is het aanleggen van groendaken verplicht voor niet-toegankelijke daken met een oppervlakte van meer dan 100 m². Bovendien kunnen gemeenten extra voorwaarden opleggen, zoals aanvullende verplichtingen rond groendaken.
